符合标准： ISO 7500-1，ASTM E4，ASTM D-76，DIN5122，JIS B7721/B7733，EN 1002-2，BS1610，GB T228

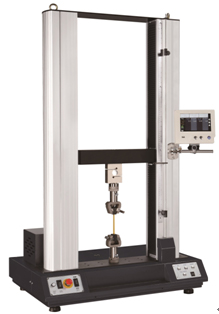

一.产品说明： 本机广泛应用于各类五金、金属、橡塑料、鞋类、皮革、服装、胶带、纺织、绝缘体、电线、电缆、等行业及力学研究、材料开发。可做拉伸、撕裂、剥离、抗压、弯曲、抗剪切、三点抗折等各项物性性能测试。本机为计算机与非计算机式拉力机完美结合，可在计算机上软体操控、显示测试数据并能通过彩色大触摸屏不接计算机单机操作与显示。本机为本公司专为出口到日本、欧洲、东南亚等发达国家或地区而设计机型之一。出色的性能，优势的价格，受到客户普遍赞誉，是替代欧美日同类机型之理想选择。欢迎各行业客户带样上门看机。 二.功能介绍： 1.可进行拉力、压力、剥离、撕裂…等测试； 2.内建公、英制单位，可任意切换； 3.亦可不接计算机，单机可直接设定试验速度等，单机实现操作； 4.设定完成按start键会自动进行测试； 5.具测试完成，自动回位功能； 6.快拆式接头，能使用各种不同之夹具； 7.单键测试功能，操作简便； 8.可连接计算机，进行机台控制、数据分析等功能； 9.机器自带彩色大触摸屏，显示、曲线、最大力值、当前力值、位移量、上下运行指示等实时显示及设定输入功能； 10.显示屏幕上同时可以显示多种测试数据及结果，还能切换显示方式及模式； 11.彩色大触摸屏显示，具有测试前提示、测试中提示、测试结果显示，使试验一目了然； 12.真正的、专业的、多功能的万能材料试验机，适用于各种材料之力学测试。 三.软件功能介绍： 1.基于Windows系统下操作； 2.力量Tone、Kg、g、Kn、N、Lb，位移mm、cm、inch等单位可随机切换； 3.测试过程中可随机切换显示各类曲线，荷重-位移、荷重-时间、位移-时间、应力-应变、荷重-两点延伸等； 4.测试标准编辑器模块化设计一次输入永久调用：提供使用者自由设定所需应用的测试标准，测试标准的架构是完全开发的没有行业使用上的限制，范围涵盖金属、非金属、特殊材料及成品的GB、ASTM、DIN、JIS、BS…等测试标准； 5.试品资料编辑器模块化设计，一次输入永久调用：提供使用者自由设定所需，应用试品数据公式编辑器模块化设计，一次输入永久调用，供使用者可自由添加、修改、删除各类测试所需的公式以满足不同测试的计算要求； 6.专业级的报表编辑器：简单灵活由如WORD通俗简便的报表编辑器，可让客户简单方便的编辑与打印各类自己喜好的报表，程序内建双报表编辑器完全开放使用者自由编辑各类报表，供测试者选择自己喜好的报表格式； 7.软件具备力值、位移双校正系统：自动标定，零点、倍率软件调整非常方便，简洁的全程自动分档，力量线性双校正系统多路力传感器的使用下，自动辨认自动导入校正数据； 8.一次校准永久记忆，记忆数据自动储存在测试软件中，更可将校准数据储存到电脑任一磁盘中，电脑故障或重装系统时随时导入； 9.所有调试及校准数据、之前测试结果、客户的设定或编辑的不同测试方法等等，均可自由储存到电脑任一磁盘中，电脑故障或重装系统亦或误将调试、设置数据删除、修改时，可随时导入备份的数据。不需本公司人员服务即可完成修复，省时、省力、省费用； 10.软件具备超载保护功能：超载保护荷重值、断点比例值、位移限制值客户自由设定； 11.多笔测试结果比较图形查看、自由变换坐标显示、自由缩放各类测试曲线可对测试结果进行重新分析、重新计算、滞后环法及逐步逼近法求取非比例延伸强度、荷重取点、位移取点设定、剥离区间设定等等； 12.测试结束可自动存档、手动存档，测试完毕自动求算最大力量，上、下屈服强度、抗拉强度、抗压强度、弹性模量、延伸率、剥离区间最大值、最小值、平均值等等； 13.强大的测试结果数据分析功能：除了可对一般单阶控制所得的测试曲线进行各种参数的抓取及求算外，还可对特殊测试的多阶控制的曲线，进行各阶参数的抓取及求算，且是可自由设定计算的； 14.报表打印历史测试结果的查询功能：可分别依据测试日期、测试咨讯、测试结果进行查询，亦可使用三者的逻辑组合，进行历史测试结果的查询统计功能 15.软件具有历史测试数据演示功能：增加误删除测试结果的再现性。 四.规格与参数： | 机台型号 | HG-116D1-204 | HG-116D1-2A4 | | 最大容量 | 20 KN | | 单位 | 力量： gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short) 压力： Kpa, Mpa, psi, bar, mm-Aq, mm-Hg | | 力量解析 | 23 bits | | 精度 | 0.3级 | | 测试行程(未含夹具) | 800 mm | 1200 mm | | 行程解析 | 0.001 mm | | 有效使用宽度 | 425 mm (550mm、680mm、800mm可依需求选购) | | 速度范围 | 25～650 mm/min可自行设定（由数字指拨开关） | | 速度 | 出力达1000kg速度25mm/min 以上 出力达2000kg速度45mm/min以上 | | 联机方式 | TCP/IP | | 数据解取速度 | 最快1200Hz | | 硬件安全保护 | 上、下极限、紧急停止钮保护 | | 机台动力 | 直流马达驱动 | | 机台钢性 | 1484 kgf/mm | | 特色 | ※连接7吋TFT触控式彩色屏幕 ※实时显示测试曲线图 ※连接一个力量传感器及两组Encoder位移讯号 ※随身碟连接面板储存单笔测试过程所有数据 ※可单机屏幕操控，或选购软件与计算机联机进行测试及数据分析。 ※实时侦测超荷重、超行程保护 ※快拆式控制器，增加维修更换便捷性 ※讯号连接器具有记忆功能，不限制更换传感器的数量。 | | 机台电源 | 单相100～240VAC，5A | | 机台尺寸 | 86×60×150 cm | 84×60×195 cm | | 机台重量 | 145 kg | 190 kg |

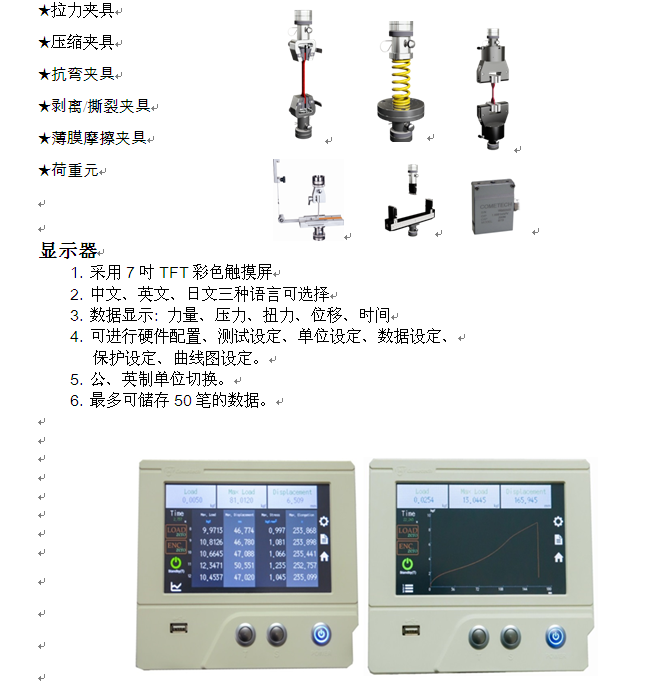

软件画面：
五.主体结构： 1.安全装置：过流、过压、应变保护、自动断点停机、超载保护、限位保护停机等，有效的降低了人为误操作等因素故障发生的机率； 2.操 控：机器自带彩色大触摸屏及全计算机双操作控制，Windows 接口操作，无语言障碍，多语种选择； 3.传动螺杆：台湾上银精密无间隙滚珠丝杆，不变形、传动可靠、性能超群； 4.保护立罩：台湾弹性防尘护罩保护丝杆； 5.轴 承：日本NSK深沟滚球轴承； 6.导 杆：日本进口S45C冷拉成型导杆； 7.传 动：日本制时规皮带，传动精准，免维护； 8.立 柱：采用铝挤型材，美观耐用不变色、动感、易维护，耐磨及耐腐蚀处理； 9.机 台：整机静电喷粉、高级烤漆深加工处理，高温200℃采用美国杜邦粉末； 10.夹 具：电镀等方式，硬度HRBB 55°以上，高耐磨耐冲击特点。 |
